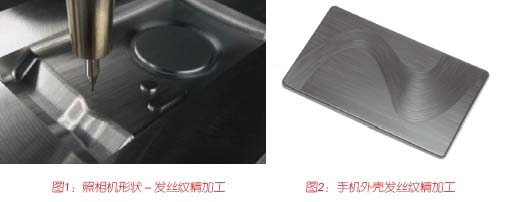

我们先来看了解发丝纹(HairLine)切削精加工。什么是发丝纹(HairLine)加工，也就是在不锈钢及铝表面进行发丝(HairLine)加工。为使塑胶制品呈现金属般质感、越来越多塑胶模具进行此种加工。发丝纹(HairLine)加工后的效果会使得产品更有质感，除掉雾面后、更能凸现出金属的质感，而且由于呈现凹凸模样刮伤、污垢变得较不明显，指纹污垢等较不易附著在产品的表面。发丝纹(HairLine)加工通常用于日常生活中使用的物品，特別是手常接触的物品。此前一般传统形成发纹有三种方式：


◎ 由模具制作负责人对模具成形后的表面进行研磨加工，来形成发纹；

◎ 用药剂腐蚀模具表面來雕刻图样；

◎ 成型时用转印纸及喷漆，将转印纸放在模具上、进行IMD成型，成型后在制品上喷漆。


    现在，通过配合牧野公司独立研发的CAM软件“FF/cam” 的选配功能可直接进行发纹处理，通过控制切削刀具的运动方向，即刀具的路径来加工发纹。它首先确定最大切削量和维持这一切削的移动量上限等，再生成为随机数，将其作为发纹处理刀具路径。三维模型采用普通模型即可，无需对发纹的细小凹凸进行建模，操作上非常的简单方便。


    如果在相同的三维模型下采用相同设定条件的话，可以加工出相同的发纹，因此可以用一模多穴模具实现完全相同的加工效果，另外即使在修理和更换模具之后，仍可实现与原模具一样的效果。


    采用牧野的FF\cam软件进行发丝纹（Hairline）精加工的成效非常显著，具体表现为：


1. 不需要依赖作业员的操作技术。之前会因操作员的熟练度结果而有所不同，用切削加工的话,不管由谁来设定加工出来的结果是一致的；


2. 降低成本。不需喷漆及装饰材料成本，塑胶可回收再利用。


    要达到良好的加工面质量要求，除了强大的FF/cam软件之外，加工机床的配置同样不容忽视，牧野的i系列加工中心机床有着良好的刚性和良好的主轴跳动精度，以及机器本身可以长时间稳定的加工精度特点，完全满足加工的需求。


    接下来让我们来探讨立体的款式设计的加工。 首先我们来了解一下何为ST LCAM，STL是储存多边形模具数据的一种档案格式。多边形，是由计算机图形学制出的三维图形，在表现立体多边形时使用的图形。在应用于计算的时候，多用三角形。在用电脑编辑的立体图形中，物体的表面被分割成多个微小的三角形，根据这种方法从各视点和环境出发进行计算并生成数据，最后描绘出图形。随着微小图形的增加，图形表面的精细程度也会增加，计算量也会增加，也会花费更多时间来计算。S T L（全称为Stereo Lithography file）格式，原本是3D Systems公司RP（rapidprototyping）装置用来开发三维模型的方式。1988年3D Systems公司最早的产品开始发售，同时也是RP装置的先驱，之后的三维产品开发业都采用RP装置和STL格式编辑，同时也据此制定了此业界内的标准。


    STL的应用范围很广，随着STL的广泛利用，使用这种数据构造中的问题点也变得明显。S T L被指出的问题点有两个方面，精度和图形量。S T L是由三角形组成的，每个三角形都有自己的坐标。因此，实际上有必要存储各个定点的坐标情况和其之间的倍数。为了使三维模型的表面精度更好，三角形会更小，同时图形的数量也会更多。我们可看到的坐标数据则是ASCII测试数据和二进制数据。大多的多边形数据的表现形式不需要文字，而是用二进制数据表示。有效的利用STL数据，一般的CAD 无法呈现的形状，S T L数据都可以做到，而且即使是大容量的数据也没有问题，牧野的FF\cam软件的选配功能STLCAM可快速处理8GB大容量的数据，在这样的背景下，利用更大容量的S T L的市场将会被扩大。目前，为了精度更好的大容量的的S T L存储格式几乎没有占领很大市场，在实际应用中由于表面的拉伸会使精度降低，因此抑制了此方法的使用。在实际的应用场合里，也可能未必需要精度太高，高精度产品浪费时间更久。

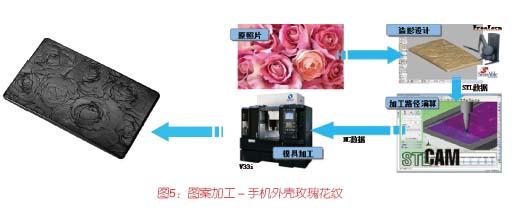

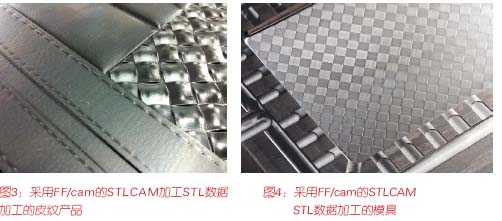

    之前，进行STL文件数据的处理相当的麻烦，需要将S T L数据经多次转换，数据转换耗费大量时间，而且无法忠实呈现原设计图形。而采用牧野的FF/cam软件选配功能STLCAM可以将S T L文件导入该软件中，直接进行刀路轨迹编辑，然后将编辑完成的NC程序数据上传至机床，在机床上直接进行加工即可（如图五玫瑰花纹加工）。这种加工方式可忠实呈现原设计图形，省却手工精修时间，实现了无需抛光加工，更快的进行完成交货期。要达到这些要求，必须满足两个条件:第一，要有高质感的加工数据，即加工程序。牧野的STLCAM软件可简单的做出高质感的加工路径；第二，需要能忠实呈现原数据的高精度的加工设备，采用牧野的高规格的加工中心机床，即高精度主轴，高性能的控制系统。


    S TL在市场上的应用领域，主要是比如：涡轮的修补、头饰、头盔、聚乙烯塑料瓶、自动車机身、手枪、人造器官、褶皱加工、模型、各种量具、彫刻、仿制国宝、立体绘画、花样滑冰用具等等。
