2D轮廓铣切
发布时间:2012-06-11  来源:机电商情网

针对2D轮廓,EdgeCAM提供了轮廓铣切的加工方法,无论是封闭或是开放的轮廓线都可以作为加工的引导线。

在CAD模式下建立加工轮廓线或导入零件模型的轮廓线后,进入加工模式并选择加工用的刀具,然后在主菜单中选择2D Profile命令,或在工具条中点击图标

命令:主菜单->Mill Cycles->2D Profile

  操作步骤:
1.点击图标或在菜单中选择2D Profile。
2.在对话框中输入相关参数,然后按“ok”键确认。
3.用鼠标左键单击需要加工的轮廓线,可连续选择多个连续的轮廓线(双击鼠标左键可自动链接多个首尾相连的轮廓线),按右键结束选择,然后系统会提示选定起始点、终点及加工方向。

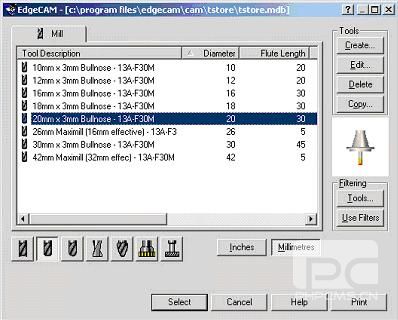

4、如果系统提示的起始点、终点及加工方向不适合加工需要,可以重新指定或调整。   完成下面模型的外轮廓加工 模型文件:EdgeCAM安装目录下的cam\Example\basic milling\ roughing external boss.ppf (删除已经存在的刀具路径,按照下面的过程重新生成刀具路径)   选择刀具。这里通过刀具库选择刀具。打开刀具库命令:主菜单->Tooling->Tool Store

选择直径20mm,底角半径为3mm,刃长为30mm的立铣刀

加入刀补语句

命令:主菜单->Tooling->Radius Compensation

设置参数如下

选择加工方法并设置加工参数如下:

                  命令:主菜单->Mill Cycles->2D Profile

选择加工轮廓线

   用鼠标左键在图形工作区中捕捉轮廓线,将鼠标置于目标轮廓线上,按键盘上的Tab键,可以切换元素,直到目标元素被选中(高亮显示)。然后可以双击鼠标左键,与该段直线相连的所有链接轮廓线将被自动选中。*也可以将毛坯层关闭方便选择轮廓线。

选中轮廓先后按鼠标右键或回车键确认

   此时,在轮廓线的某个端点上,出现一个黄色箭头,此箭头代表了加工的起点,用鼠标左键在已显示的红色端点上点击,可以改变起点的位置。将起点调整至图6-38所示的位置上,然后按鼠标的右键或回车键确认

   确认后,出现一个黄色的五星表示加工的终点,这时可以点击该五星或箭头使其激活,然后拖动鼠标,改变起点和终点的位置;若改变它们,生成的加工路径就是沿着轮廓线从起点到终点。这里我们不改变起点和终点位置(默认时它们是重合的),直接按鼠标右键或回车键确定,表示我们要加工整个轮廓。


                生成刀具路径如下

                完成以上操作并确定后,即可生成刀具路径如下:
