自定义刀具的流程
发布时间:2012-06-11  来源:机电商情网

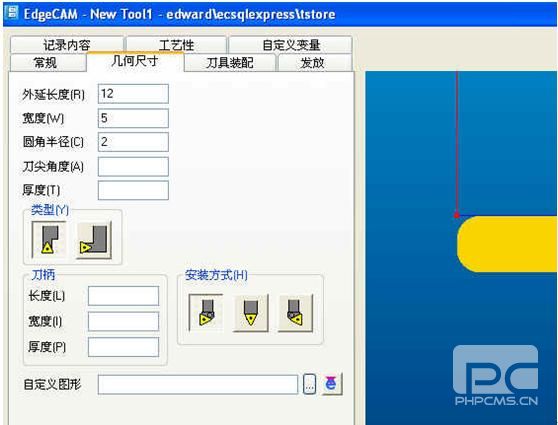

 1、 新建一个刀具,这里以槽车刀为例,输入相关的尺寸后,打开自定义刀具图形窗口

   2、 打开自定义刀具图形窗口之后,可以看到刀具的二维图形,这里注意区分刀片和刀杆

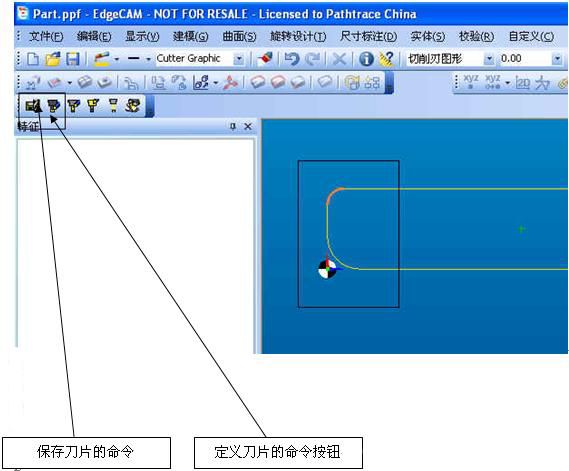

见下图,黄色为刀片,红色为刀杆。    编辑刀片形状。例如:定义刀具时给定的刀具园角半径为2mm,这里更改其中一个为1mm,将原有的园角删除,新建一个园角 ,然后重新定义刀片,最后保存即可。


注意:如果没有重新定义刀杆,保存时,请不要保存刀杆,刀杆栏目清空即可。

  3、 然后回到刀具库页面,在自定义刀片图形的地方选择保存后的文件即可,在此操作之前要关闭自定义刀具的程序界面

  4、 此外,还可以直接打开刚才保存的刀片文件-csv后缀的文件,可以在Excel中打开,可以看到有很多点为坐标。更改这些点位的坐标,也可以更改刀具形状,但是要知道这些点的含义。可以利用更改某个数值,察看结果的方法获得该数值代表刀具的那个参数的方式,如果不这样试就不会知道具体的对应关系。
